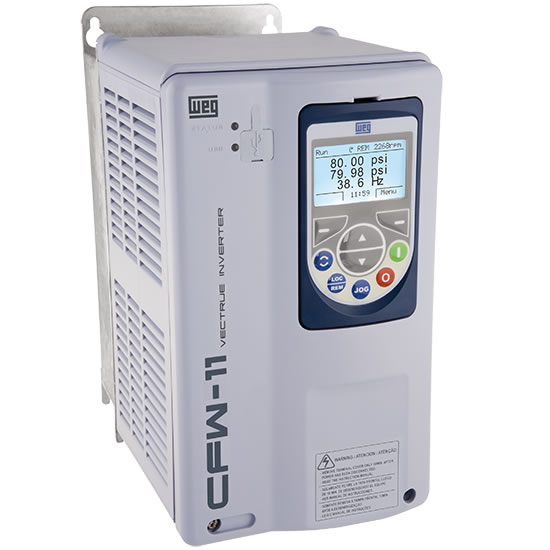

CFW 11

Tensão de alimentação – corrente nominal de saída:
200-240Vca mono: 6 a 10A (1,5 a 3cv)
220Vca: 7 a 211A (2 a 75cv)
380-480Vca: 3.6 a 720a (2 a 600cv)
380-480Vca: 600 a 2850a (500 a 2300cv) – Modular Drive
380-480Vca: 105 a 720A (60 a 550cv) – Inversor Auto-Portante APW11
500-600Vca: 470 a 2232a (500 a 2300cv) – Modular Drive
500-690Vca: 527 a 2500A (600 a 2800cv) – Modular Drive Refrigerado a água
660Vca ou 690Vca: 427 a 2028a (500 a 2500cv) – Modular Drive

Vectrue Technology® – Tecnologia de controle de motor dos inversores de frequência WEG
Escalar V/F linear ou ajustável: controle da velocidade do motor com compensação de escorregamento
VVW (Voltage Vector WEG): controle da velocidade do motor com ajuste automático as variações de carga da rede
Vetorial Sensorless (sem encoder) – Motores de indução: controle vetorial de torque e velocidade com alta resposta dinâmica
Vetorial com encoder: controle vetorial de torque e velocidade com alta resposta dinâmica
Vetorial Wmagnet Sensorless (sem encoder) e com encoder: controle vetorial com alta resposta dinâmica para motores Wmagnet WEG em toda a faixa de velocidade

Frenagem ótima® – Tecnologia de frenagem dos inversores de frequência WEG
Elimina em algumas aplicações o uso do resistor de frenagem

Fluxo ótimo® – Tecnologia para acionamento de motores de alto rendimento Plus WEG
Melhor desempenho e redução de espaço e custo

Motores W21	Motores W22

Compatível com Wmagnet System® Sistema de Acionamento de motor de ímãs permanentes extra alto rendimento

Indutores no barramento CC incorporados
Não necessita de reatância de rede (IEC61000 – 3-12)

Relógio de tempo real
Registro em tempo real de alarme e falhas.

Gerenciamento Térmico e Inteligente
Monitoração da temperatura do dissipador e ar interno nos cartões eletrônicos. Indicação de velocidade e o número de horas de operação do ventilador

Disponível também nas versões Modular e Autoportante
Modular com dissipador refrigerado a ar (CFW-11M), refrigerado a água (CFW-11W), painel com acionamento completo (AFW-11M) e auto-portante (APW-11), todos com ampla faixa de corrente de saída e tamanho reduzido.

Conheça mais sobre o CFW11

Acessórios configurados automaticamente
Quando conectados ao inversor os acessórios são automaticamente configurados, garantindo mais rapidez e simplicidade

1) Slot 5 – Módulo de Memória FLASH incorporado (1MB)

2) Slot 1 – Expansão de I/Os (entradas e saídas)

3) Slot 2 – Interface de Encoder

4) Slot 3 – Comunicação 1: DeviceNet, CANopen, RS-232C e RS-485

5) Slot 4 – Comunicação 2: Profibus, DeviceNet, RS-232, RS-485 e EtherNet/IP
IHM – Interface Homem-Máquina Navegação simples, com acesso sequencial ou em grupos aos parâmetros pelas teclas de acesso das funções do display (“soft-keys”), com função de “start-up” orientado para facilitar a programção inicial pelo usuário

Seleção de idiomas
Relógio em tempo real
Função copy
Display gráfico
Backlight (luz de fundo)
Opção de Montagem remota em porta de painel (IP56)

Software Pump Genius Conheças as funcionalidades do sistema WEG para controle de bombas:

Função SoftPLC
Agrega ao inversor as funcionalidades de um CLP, permitindo a criação de aplicativos de softwares próprios.

Conexão USB com o inversor
Software de programação WLP gratuíto
Linguagem de programação tipo Ladder
Acesso a todos os parâmetros de E/S
Monitoração e ajuda online

Superdrive G2 com função TraceConexão USB com inversor
Parametrização, comando e sinalização
Gravação de software aplicativo (via SoftPLC)
Monitoração e ajuda “online”
Função Trace
Registro e visualização gráfica das variáveis do inversor
Simula um osciloscópio
Excelente ferramente pata diagnósticos e defeitos

WLP (WEG Ladder Programmer)Conexão USB com o inversor
Programação da função softPLC em linguagem tipo “ladder”
Blocos de CLP, matemáticos e de controle
Monitoração e ajuda “online”
